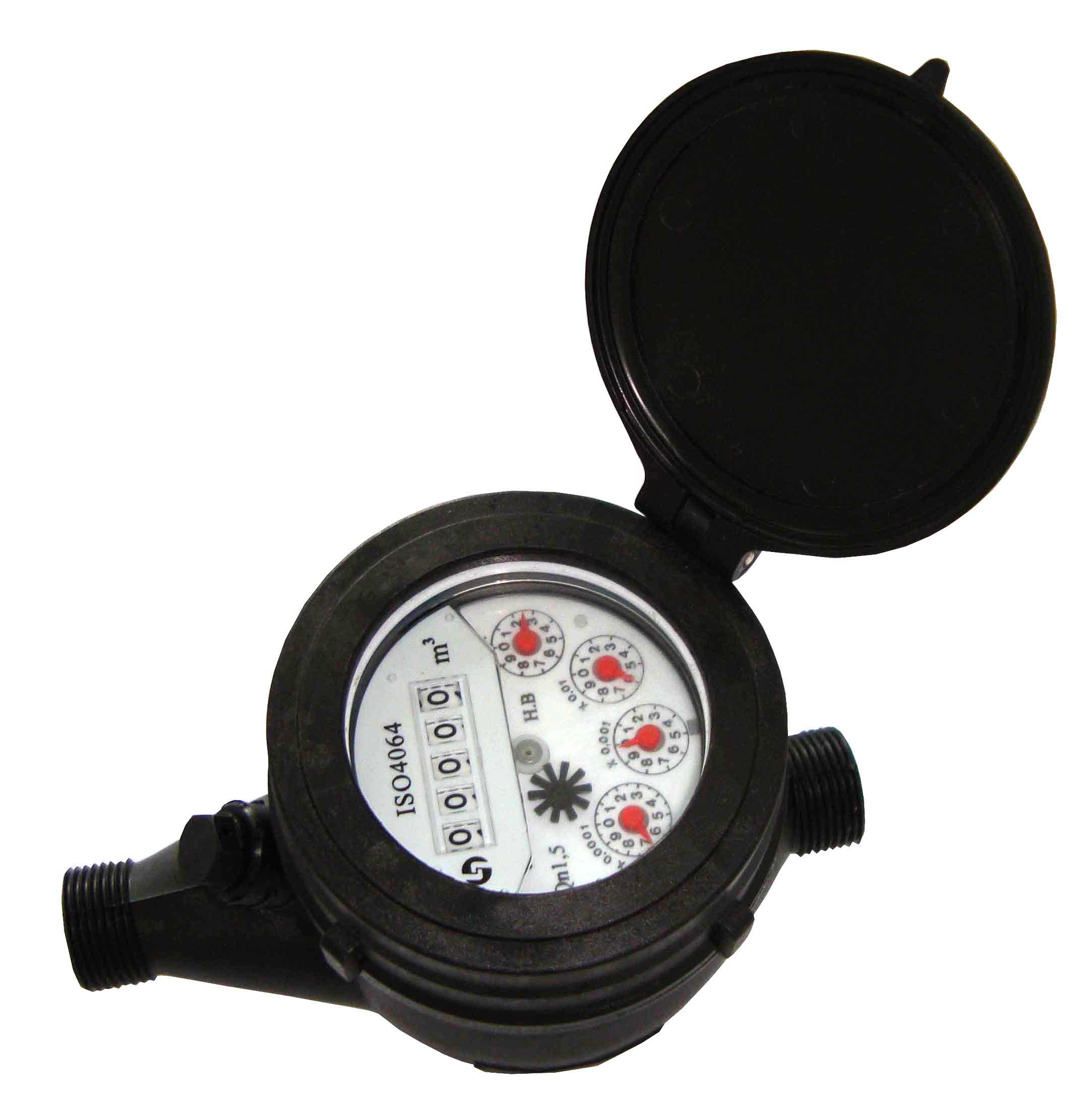

多流束旋翼液封式冷水表(塑殼)DS78TRP-(15～20)E/S（CLASS C）
DS78TRP-E/S是用于冷水的多流束水表，能測量任何甚至極其硬質的、含垢的或含有懸浮顆粒的水質，這是因為字輪被密封在特殊的液體中，并配有壓力補償裝置，這樣密封的字輪不會(huì )接觸到流經水表的水，使得讀數永遠清晰易讀。
★ 內部濾網，擁有充分的過濾面積。
★ 表殼和機芯由耐磨、防水、防磁、防垢的塑料材料制造。
★ 機械傳動，不受外來磁場或水中鐵屑影響。
★ 兼有濕式水表和干式水表的優點而克服了這兩種水表自身結構上的缺陷。
工作條件:
★ 水壓：不大于1.0MPa（10bar）
★ 水溫：不超過30℃
注：本水表技術參數符合國際標準ISO4064 規定。
示值誤差:
從分界流量到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%。
參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS
|
名稱 Description
|
單位
Unit
|
技術參數與尺寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公稱口徑
Nominal size
|
mm
|
15
|
20
|
|
inch
|
1/2
|
3/4
|
|
過載流量（Q4） Overload flowrate
|
m3/h
|
3.125
|
5
|
|
常用流量（Q3） Permanent flowrate
|
m3/h
|
2.5
|
4
|
|
分界流量（Q2） Transitional flowrate
|
l/h
|
25
|
40
|
|
最小流量（Q1） Minimum flowrate
|
l/h
|
15.6
|
25
|
|
最小讀數 Min. reading
|
l
|
0.05
|
0.05
|
|
最大讀數 Max. reading
|
m3
|
99999
|
99999
|
|
最大工作壓力 MAP
|
MPa
|
1.0
|
1.0
|
|
壓力損失 ΔP at the Q3
|
MPa
|
≤0.063
|
≤0.063
|
|
L
|
mm
|
165
|
190
|
|
I
|
mm
|
245
|
290
|
|
H
|
mm
|
118
|
118
|
|
B
|
mm
|
100
|
100
|
|
G
|
Inch
|
G3/4B
|
G1B
|
|
R
|
Inch
|
R1/2
|
R3/4
|
外形尺寸 OVERALL DIMENSIONS

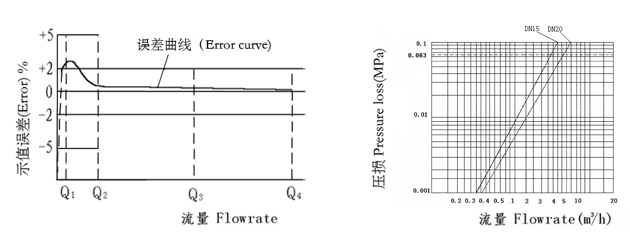

流量誤差曲線FLOW-ERROR CURVE 壓力損失曲線 PRESSURE LOSS CURVE
